Магистральные фильтры GEPROM: очистка сжатого воздуха от частиц и масляного тумана
Качество сжатого воздуха напрямую определяет срок службы пневмооборудования. На выходе из компрессора воздух содержит твердые частицы (пыль, ржавчину, абразив), остаточный масляный туман и влагу. Если подавать его напрямую в пневмоинструмент, ресурс оборудования может существенно сократиться.

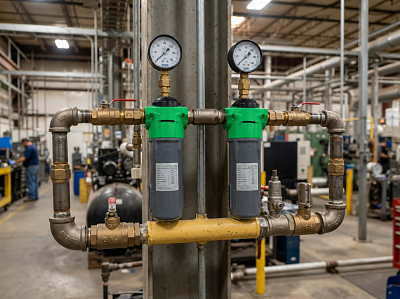

Магистральные фильтры GEPROM — это фильтры тонкой очистки, которые устанавливаются в пневмомагистрали после ресивера и осушителя. Их задача — удалять твердые частицы (пыль, ржавчину, грязь) и остаточный масляный туман, чтобы защитить пневмоинструмент, клапаны и цилиндры от износа.
1. Что удаляют магистральные фильтры
Сжатый воздух после компрессора содержит несколько типов загрязнений. Магистральные фильтры GEPROM работают с двумя основными:
| Тип загрязнения | Размер частиц | Чем опасно |
|---|---|---|
| Твердые частицы (пыль, ржавчина, абразив) |
1–40 мкм | Вызывают износ стенок цилиндров, могут привести к заклиниванию клапанов |
| Остаточный масляный туман | 0,01–1 мкм | Оседает на пневмоэлементах, смешивается с пылью, образуя липкие отложения |
2. Классы фильтрации GEPROM
Магистральные фильтры GEPROM выпускаются с четырьмя степенями очистки. Выбор зависит от требований вашего оборудования.
| Класс фильтрации | Макс. размер частиц | Остаточное масло, мг/м³ | Применение |
|---|---|---|---|
| 1 мкм | 1 мкм | 0,5 | Общая промышленность, пневмоавтоматика, упаковка |
| 0,1 мкм | 0,1 мкм | 0,1 | Покраска, робототехника, прецизионные станки |
| 0,01 мкм | 0,01 мкм | 0,01 | Электроника, фармацевтика, медицинское оборудование |
| Угольный | — | 0,003 | Удаление масляных паров и запахов (пищепром, дыхательные аппараты) |
Совет: не берите фильтр с запасом по чистоте «на всякий случай». Ультратонкие фильтры (0,01 мкм) создают больший перепад давления и быстрее забиваются, если перед ними нет фильтра грубой очистки.
3. Линейка магистральных фильтров GEPROM
Циклонный сепаратор GS
Удаляет до 98% капельной влаги и масла. Первая ступень защиты.
Магистральный фильтр GF
Резьбовые модели, давление до 16 бар. Картриджи 1, 0,1, 0,01 мкм, угольный.
Фланцевый фильтр GFD
Для больших производств. Давление до 40 бар.
Сменные картриджи
Легко заменяются, подходят ко всем корпусам GF.
4. Схема правильной установки
Для большинства промышленных применений магистральные фильтры устанавливаются после ресивера и осушителя, перед разводкой по потребителям:
5. Ошибки, которые сокращают ресурс пневматики
-
Ошибка 1. Фильтр выбран только по резьбе, без учета расхода
При выборе фильтра «на глаз» по диаметру резьбы легко ошибиться. Фильтр с маленькой пропускной способностью создает перепад давления, компрессор работает дольше, растет расход электроэнергии.
Решение: рассчитывайте фильтр по пропускной способности (Нм³/мин) — она должна быть не ниже производительности компрессора. -
Ошибка 2. Пропуск ступеней очистки
Установка только одного фильтра 0,01 мкм без предварительной грубой очистки приводит к его быстрому забиванию.
Решение: используйте ступенчатую фильтрацию: сначала циклонный сепаратор GS, затем фильтр 1 мкм, затем 0,01 мкм при необходимости. -
Ошибка 3. Нет автоматического слива конденсата
Накопленная жидкость поднимается до уровня потока воздуха, и фильтр заполняется водой. Картридж выходит из строя за короткое время.
Решение: ставить поплавковый конденсатоотводчик (внутренний или внешний). -
Ошибка 4. Игнорирование перепада давления
Забитый фильтр создает сопротивление. Компрессор работает дольше — расход электроэнергии растет на 15–20%.
Решение: установить дифференциальный манометр. Замена картриджа при перепаде >0,5 бар.
6. Аксессуары для эффективной работы
| Модель | Тип | Материал | Для каких моделей |
|---|---|---|---|
| B01 | Внешний автоматический конденсатоотводчик (поплавковый) | Пластик | GF-015–090 / GS-015–100 |
| B02 | Внешний автоматический конденсатоотводчик (поплавковый) | Металл | GF-015–090 / GS-015–100 |
| NP02 | Внутренний автоматический конденсатоотводчик | — | GF-015–090 / GS-015–100 |
| DP01 | Дифференциальный манометр | — | Для контроля забивки фильтра |
7. Резюме
- Магистральные фильтры GEPROM — это финишная очистка в пневмомагистрали. Они удаляют твердые частицы и остаточный масляный туман.
- Выбирайте фильтр по пропускной способности (Нм³/мин), а не по резьбе. Это экономит электроэнергию.
- Используйте ступенчатую фильтрацию. Сначала грубая очистка, затем тонкая.
- Автоматический слив и контроль перепада давления окупаются за 2–3 месяца снижением расхода электроэнергии и продлением жизни картриджей.
